Schwerkraftspülung
Integrierte Schwerkraftspülung
(Andreas Kamphues)
Bei dem Verfahren der integrierten Schwerkraftspülung wird die Gesamtfilterfläche in
mehrere kleine Einheiten aufgeteilt, so dass die für die Spülung einer Filterkammer
benötigte Filtratmenge von den restlichen, in Betreib verbleibenden Kammern aufgebracht
werden kann. Der zum Erreichen der Spülgeschwindigkeit notwendige Druck wird durch die
in Bild 1-2 mit hA gekennzeichnete Höhendifferenz zwischen dem Ablaufwehr und der
Überfallkante der Schlammwassersammelrinne erzeugt.

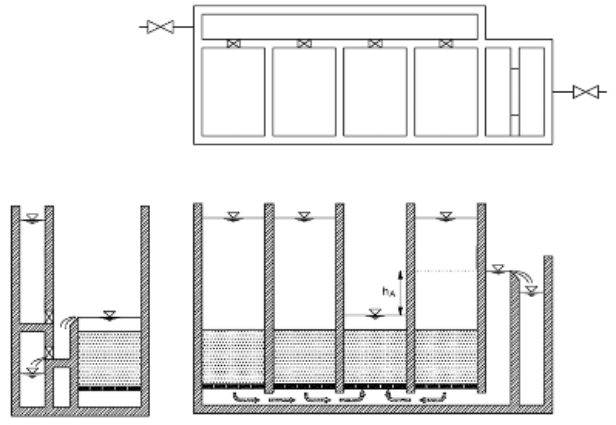

Bild: Schnellfilter während des Spülbetriebes, dargestellt in Draufsicht, Quer- und
Längsschnitt
Wichtige Eigenschaften des Verfahrens:
- Die Anlage ist sehr einfach zu Bedienen. Lediglich durch das Schließen und Öffnen der
entsprechenden Armaturen stellt sich die notwendige Spülgeschwindigkeit ein.
- Das Verfahren benötigt keinen Spülwassertank.
- Während einer Spülung müssen die restlichen, in Betrieb verbleibenden Kammern mit
einer erhöhten Filtergeschwindigkeit arbeiten, was ggf. zu einer Verschlechterung der
Filtratqualität führen kann.
- Sinkt der Anlagendurchfluss unter einen minimalen Wert, wird eine Spülung unmöglich,
da die restlichen Kammern nicht mehr in der Lage sind, die notwendige Wassermenge
aufzubringen.
