Aufbau von Schnellfiltern

Bezeichnungen der Bauformen von Schnellfiltern

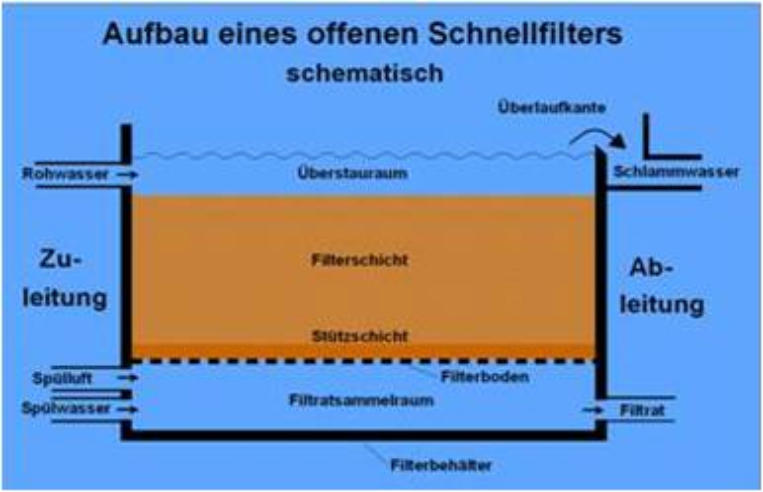

Aufbau von offenen Schnellfiltern Offene Schnellfilter sind gewöhnlich rechteckige Filterbehälter aus Beton. Je nach Verfahrenstechnik der Filtrat-Ableitung und der Spülmedien-Zuleitung dient entweder die Betonsohle als Filterboden oder es wird zusätzlich über (ca. 0,8 m) der Sohle des Betonbeckens ein separater Filterboden eingebaut, wobei unterhalb des Filterbodens ein Filtratsammelraum (ca. 0,8 m) gebildet wird. Der Filtratsammelraum wird wegen der Ausbildung eines Luftpolsters bei der Luftspülung auch als Polsterraum bezeichnet . Bild:  Schematischer Aufbau eines offenen Schnellfilters   (Rinnenfilter mit Filtratsammelraum) Der Filterboden trägt die Filterschichten. Häufig folgt nach oben zunächst eine grobe Stützschicht, die der besseren Verteilung des Filtrat-Abflusses und auch der optimalen Verteilung der Spülmedien dient. Darüber folgt dann die eigentliche Filterschicht (Filterschichten) aus geschütteten körnigen Massen. Über der Filterschicht befindet sich der Überstauraum, in dem sich während der Filtration das Wasser aufstauen kann. Während der Filterspülung wird das Schlammwasser bei Aufstaufiltern im Überstauraum aufgestaut und dann über seitliche Klappen abgeleitet. Bei Rinnenfiltern wird das Schlammwasser der Filterspülung kontinuierlich in die seitlichen Rinnen abgeleitet.
